Новый комплекс программных продуктов 2013 от компании SDI Solution

Компания SDI Solution объявляет о выходе нового программного комплекса в составе:

• Система управления НСИ «Semantic» 2013.
• САПР технологических процессов «Timeline» 2013.
• Система трудового нормирования (СТН).
• Система материального нормирования (СМН).
• Система расчета режимов резания (РРР).

Статья “Технологический комплекс v.2013 от компании SDI Solution. Что нового?”. Журнал «САПР и графика» 4’2013

Ключевые задачи комплекса:

• централизованное управление корпоративными справочными данными предприятия и унификация сервисов по их обработке;
• автоматизированное проектирование технологических процессов машиностроительного производства, включающее нормирование материальных и трудовых затрат;

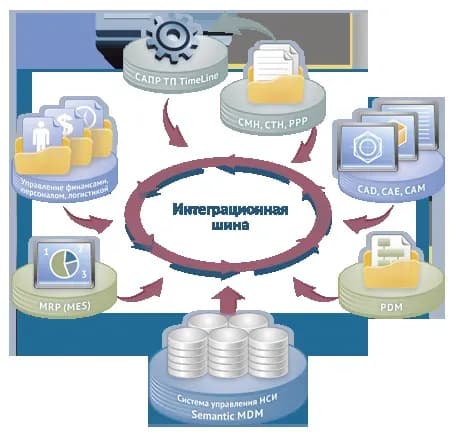

• интеграция компонентов комплекса с CAD, CAM, PDM, MES и ERP системами на основе единых баз данных НСИ и стандартизации протоколов обмена данными.

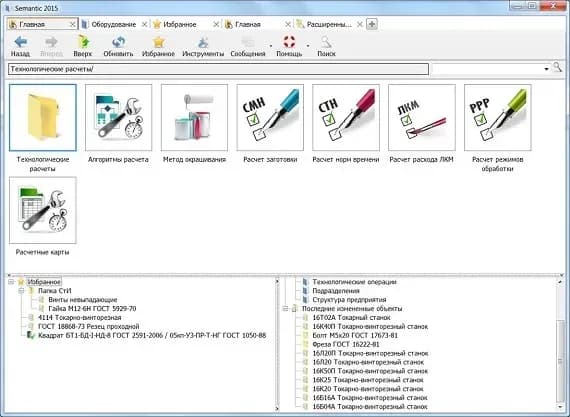

В состав нового комплекса включены расчетные приложения СМН, СТН, РРР, являющиеся составной частью системы «Semantic» 2013. Все расчеты построены на едином механизме обработки табличных данных по заданному сценарию. Система является открытой и позволяет вносить собственные алгоритмы расчетов с помощью специального модуля администрирования.

Отличительной особенностью разработанного механизма является поддержка любых сценариев расчета в виде мастера, с помощью которого пользователь проходит заданное количество шагов и выбирает в таблицах значения параметров, участвующих в расчете. Результаты расчетов сохраняются в САПР ТП «Timeline» 2013, либо во внешней системе, либо в файле формата xls, xml.

Кроме результата, в технологии также сохраняется история расчета, что делает его технически обоснованным, поскольку всегда существует ссылка на первоисточник — справочник, утвержденный на предприятии.

Использование СМН, СТН, РРР в комплексе с САПР ТП «Timeline» 2013 позволяет повысить степень автоматизации расчетов, так как часть необходимых исходных данных считывается из технологического процесса, а не вводится вручную.

Введенные в систему «Semantic» 2013 расчеты режимов резания основаны на справочнике «Режимы резания для токарных и сверлильно-фрезерно-расточных станков с числовым программным управлением. Под редакцией В.И.Гузеева. – М.: Машиностроение, 2007» и содержат следующие алгоритмы:

• черновое и получистовое продольное точение и растачивание;
• чистовое и отделочное точение и растачивание;
• черновое и получистовое подрезание торцев;
• чистовое и отделочное подрезание торцев;
• отрезание резцом;
• прорезание резцами канавок за один или несколько поперечных ходов;
• нарезание резьб резцами;
• сверление;
• рассверливание, цекование, зенкование;
• зенкерование и развертывание;
• нарезание резьб метчиками;
• черновое и получистовое фрезерование плоскостей торцевыми фрезами;
• чистовое и отделочное фрезерование плоскостей торцевыми фрезами;
• фрезерование концевыми фрезами плоскостей и уступов;
• фрезерование пазов концевыми фрезами;
• фрезерование дисковыми, прорезными (шлицевыми), пазовыми и дисковыми угловыми фрезами;
• объемное фрезерование концевыми радиусными фрезами.

Расчет норм расхода основного материала для мерного проката различного профиля реализован на основе алгоритмов, описанных в справочнике «Бабаев Ф. В. Нормирование расхода металлопроката и стальных труб в промышленности. – М.: Машиностроение, 2010». В систему внесены электронные таблицы, полностью идентичные таблицам из справочной литературы, по которой настраивался расчет.

В новейшей версии «Semantic» 2013 реализовано свыше 250 предложений пользователей по развитию функционала системы, пользовательского интерфейса, быстродействия, возможностей настроек и конфигурирования:

• реализована интеграция «Semantic»2013 с CAD системами Solid Edge ST5, Creo и NX;
• разработан справочник стандартных изделий, включающий порядка 30 тыс. моделей в формате STEP;
• создан новый механизм формирования обозначения объектов;
• оптимизировано быстродействие системы;
• усовершенствован механизм многокритериального поиска объектов:

• значения вычисляемых атрибутов сохраняются в базе данных и по ним можно производить поиск;

• варианты поиска можно сохранять в привязке к группе пользователей;

• варианты поиска можно сохранять в привязке к типу объекта;

• значения критериев поиска можно выбрать из предопределённого списка;

• усовершенствован интерфейс системы Semantic:

• обновлен интерфейс справочника “Материалы и сортаменты”;

• возможность создания произвольного количества уровней для различных веток справочника;

• возможность сохранения рабочей среды конкретного пользователя;

• копирование и перемещение объектов из одной ветки справочника в другую с помощью операции Drag&Drop;

• перемещение файлов документа в проводник Windows с помощью операции DragDrop и т.д.;

• реализовано сжатие документов при их сохранении в БД;
• расширен и усовершенствован функционал поиска дубликатов записей, протоколирования действий пользователя, механизма множественной классификации, обмена сообщениями и многое другое.

Новый комплекс, объединяющий САПР ТП «Timeline», систему управления НСИ «Semantic», СМН, СТН, РРР, является составной частью единой системы автоматизации конструкторско-технологической подготовки производства, ориентированной на решение двух ключевых задач:

• расчет трудоемкости, материалоемкости и себестоимости изготовления изделий;
• устранение дублирования корпоративных справочных данных предприятия.
